無錫奧普特自動化技術有限公司于2018年1月正式向國內市場投放自主研發的全自動高功率半導體激光器COS（Chip-On-Submount）芯片老化測試設備（型號：OA-BIT1500），該設備用于對COS芯片進行全自動老化測試，可以批量檢測COS芯片的性能指標，保證了高功率半導體激光器的輸出穩定性和長期可靠性。該設備完全打破了美國、德國等西方發達國家對該類設備的技術和市場壟斷，相比于進口設備動輒幾百萬的售價，該系統的定價更接地氣，完全符合國內行業發展的需求，而且我們擁有一支行業經驗超過二十年的專業技術團隊作為保障，可以為國內客戶提供更快速的響應和更完善的售后服務。
一、被老化COS器件
器件尺寸：4.5*5.75mm
二、要求分析
1、同時對50/100/150顆（可選）高功率激光器COS器件進行老化。
2、大功率COS器件需要恒流18A供電，電壓一般為1.8V左右。
3、考慮到設備的通用性，按單個器件最大20A、3V設計。
4、大功率COS器件有較嚴重發熱，需要控制溫度在45~70℃。
三、老化方案描述：

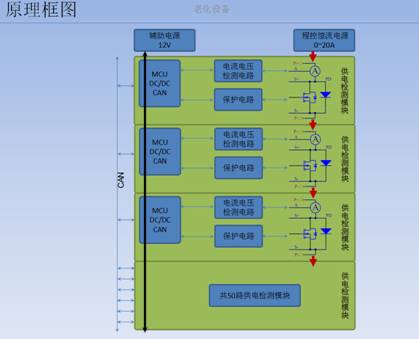

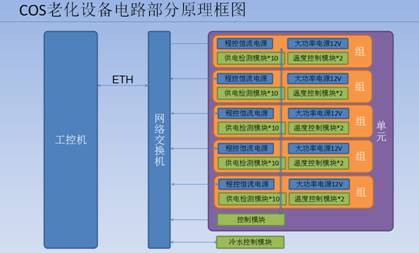

COS老化設備包含溫度穩定部分、老化監測部分、監測軟件組成，溫度控制部分包括溫度檢測、溫度調節、半導體制冷片、電源、冷卻水組成；老化監測部分進口高穩定度大功率電源、電壓檢測電路、電流檢測電路、 恒流控制電路、老化機架組成。設備配置工控機及老化監測軟件。系統方案電氣部分原理框圖如下：
1、電壓檢測精度±0.01V，電流檢測控制精度±0.01A
2、每顆COS均有電流、電壓檢測，并配備大電流場效應管用于保護器件；
3、為每顆COS設計有三重電流電壓保護，確保產品不被損壞。

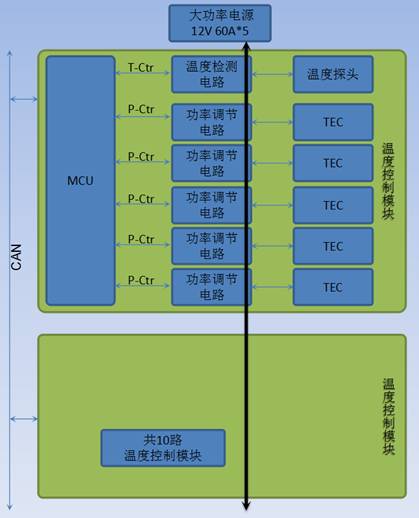

溫度控制電路原理圖，控制精度±0.5℃，確保溫度穩定。

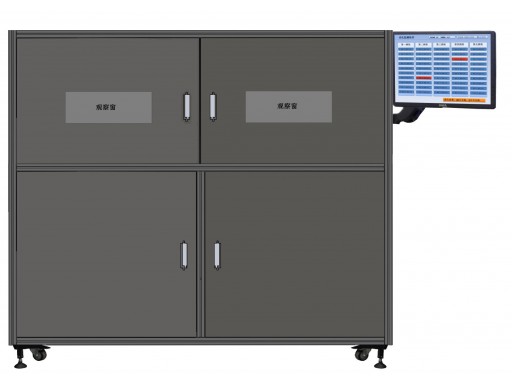

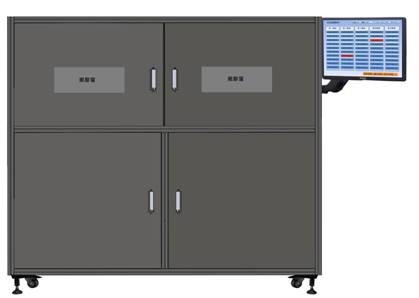

設備柜體示意圖

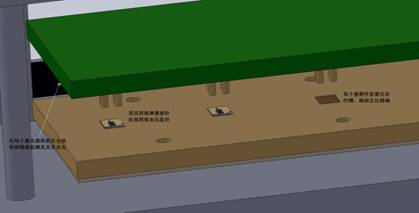

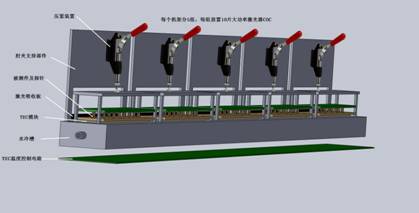

柜體內部老化部分原理示意圖(10片×5組)。
每個老化機架包含10個溫度檢測探頭。
Ø 通過大電流彈簧探針連接COS器件；
Ø 檢測COS器件的電流、電壓，并通過CAN總線上傳信息；
Ø 通過在激光器前端安裝熱探測器來檢測光照情況，并通過軟件計算分析，從而判斷COS器件是否正常出光；
Ø 檢測到異常時（如過壓、過流、欠壓、不出光），短路COS器件，并上傳異常信息；
Ø 任何一顆COS出現損壞均不會導致其他器件損壞。
控制主機部
1、工控機主機：
Ø 安裝在設備機柜內部，數量：1套；
2、網絡交換機：
Ø 安裝在設備機柜內部，數量：1套；
Ø 連接計算機、各單元內的程控電源和控制模塊；
Ø 容量：24通道。
3、監測軟件：
Ø 同時在線監測50/100/150路電流電壓。
保護措施

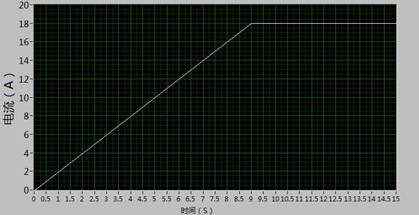

1、上電保護：為保證被測COS器件不被大電流或高電壓沖擊損壞，電源具有可靠的防浪涌電路。此外，老化上電時采用逐步增大電流（9秒由0A加至18A）和電壓（9秒由0V加至1.8V）的措施，并實時檢測器件是否存在工作異常，防止器件受沖擊損壞。上電時電流的控制波形如下：
注：上升速度可調

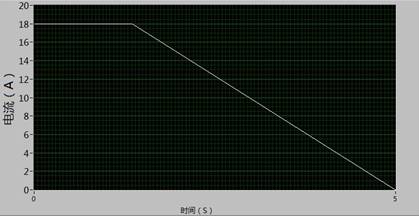

2、下電保護：為保證被測COS器件在下電時減小應力，采用緩慢下電的措施，即在3秒的時間內將電源由18A將至0A。此外，在意外停電時，加載給COS器件的電壓和電流都會徹底關斷，不會出現反沖或重復加電的情況。

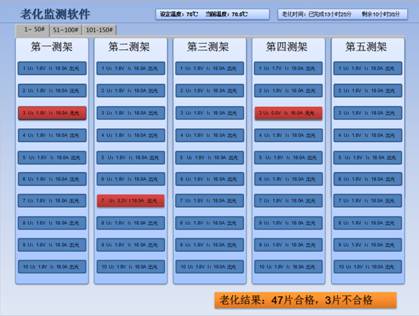

軟件主界面圖如下
四、老化操作步驟
1、準備及開機
• 設備上電后，開啟計算機，啟動老化監測軟件；
• 設置電流值、限壓值及老化溫度及老化時間。
2、防止被測物料
• 逐一擺放被老化的COS器件到限定的凹槽內；
• 輕輕的壓下肘夾，使彈簧探針壓緊被測件正負電極；
• 關閉設備門。
3、運行老化
• 點擊軟件界面上的運行按鈕，設備開始老化運行；
4、老化過程
• 設備自動啟動溫度控制模塊進行溫度控制；
• 設備自動電壓電流緩升加載，并檢測各供電控制模塊的狀態。
• 一旦出現異常，供電控制模塊切斷該路供電，并在軟件界面上標識紅色；
• 若無異常，設備控制恒流源緩升加載至指定的電流（如18A），并連續記錄各COS模塊的電壓，各溫度控制模塊的溫度，并記錄到數據庫；一旦出現異常，計算機軟件將顯示報警；
• 設定的老化時間到后，設備自動停止對COS器件的供電，并提示完成。
5、更換物料
• 確認設備提示完成老化或異常停機后，方可開啟設備柜門；
• 根據軟件的記錄，和供電檢測模塊上指示燈的顏色，分別良品和不良品；
• 更換物料后，可重復第2步開始下一輪的老化測試。
五、方案特點
1、采用了每10個COS器件一組的模塊化設計，兼顧了性能與成本；
2、采用水冷+TEC保護措施，確保老化溫度偏差在0.5℃以內，具有過溫保護；
3、具有三重電流電壓保護，確保產品不被損壞；
4、上電時從0.5V0.5A開始逐步加電，無浪涌、無大電流沖擊；
5、意外斷電、人為斷電均具有防反沖和防重復沖擊保護；
6、任何一路被測件或設備器件的損壞不會造成其他器件的損壞；
7、自動記錄COS的損壞時間，方便追溯和進行失效質量分析；
8、為每個器件配置3V20A的容量，異常物料可提供5V電壓，設備的通用性強；
9、采用標準的程控電源，調整容量時僅僅需要更換電源，不用修改硬件設計；
10、每個單元均有電流、電壓檢測，并配備了大電流場效應管用于保護模塊；
11、采用水冷+TEC進行溫度控制，并配備10/20/30路溫度檢測傳感器，確保溫度均勻，溫度獨立控制，速度快，精度高；
12、采用CAN總線、以太網通訊，提高數據穩定性；
13、封閉箱體，可充氮?dú)膺M(jìn)行器件保護；
14、發出的激光采用黑色散熱片吸收后通過水循環帶走，避免柜體內溫度過高；
15、每個機架可以對1~50片COS進行老化，若需擴充老化數量，可增加柜體高度；
16、具有ESD保護措施，防止靜電損壞。
六、主要清單：
| 序號 | 內容 | 單套數量 | 備注 |
| 1 | 水冷機 | 1 | |
| 2 | 水路 | 1 | |
| 3 | 溫度檢測模塊 | 10 | 進口芯片 |
| 4 | 溫度控制模塊 | 10 | 進口芯片 |
| 5 | 光溫度檢測模塊 | 50 | |
| 6 | 溫度傳感器 | 60 | |
| 7 | 大功率電源 | 5 | |
| 8 | TEC | 50 | 進口 |
| 9 | 大功率程控恒流電源 | 5 | 進口高可靠性 |
| 10 | 電壓檢測模塊 | 50 | 進口芯片 |
| 11 | 電流檢測模塊 | 50 | 進口芯片 |
| 12 | 過流保護電路 | 5 | 進口芯片 |
| 13 | 保護電路 | 50 | |
| 14 | 夾具（老化機架） | 1 | 鍍金防氧化 |
| 15 | 柜體 | 1 | |
| 16 | 探針 | 300 | 進口鍍金 |
| 17 | 工控機 | 1 | |
| 18 | 老化監測軟件 | 1 | |
| 注：清單為50片同時老化的數量，若需要150片同時老化，大多需要乘以3 | |||
